隨著全面屏的已成為手機標配的趨勢日益明顯，當屏幕越來越大，分辨率也越來越高，很多人在購買手機時，往往認為，分辨率越高，屏幕顯示效果越清晰。實際上，這種想法是不全面�。屏幕的材質以及子像素的排列方式也是影響屏幕顯示效果的重要因�。屏幕子像素的排列方式一般分為兩�，一種是標準RGB排列方式，另一種是RGB PenTile排列方式，那么它們都是什么意思呢？采用哪種子像素排列方式的屏幕更好呢？接下來OLEDindustry為大家詳細的解答�

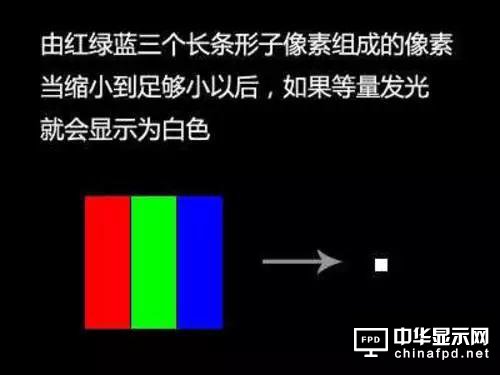

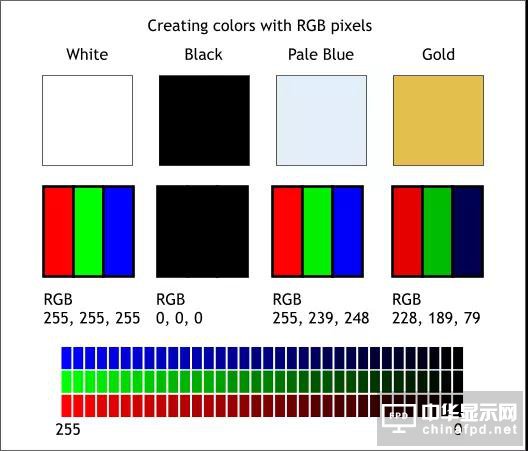

顯示的基本原理，是由紅綠� (RGB) 三原色光條并列組成像� (Pixel)，任何色彩都可經 RGB 色光不同的深淺層次的搭配制造出來，放大看雖是分開的三個條狀色光，但像素非常細小，肉眼的適當距離看上去則是三色的混合�。顯示屏是由許許多多的像素構成的，而為了讓每一個單獨的像素可以顯示出各種顏�，就需要把它分解為紅綠藍三個比像素更低一級的子像�。即�3個子像素構成一個整�，即彩色像素。當需要顯示不同顏色的時�，三個子像素分別以不同的亮度發光，由于子像素的尺寸非常小，在視覺上就會混合成所需要的顏色�
了解了子像素概念，那么就進入今天的主�——子像素的排列，上面提到了子像素的設計分為兩種一種是傳統的RGB排列，一種是RGB PenTile排列方式，那這兩種排列究竟是怎樣的餓��
兩種子像素排列的定義
RGB排列
RGB排列是最標準的排列方�，它把一個方塊形的像�，平均分成三等分，每一塊賦予不同的顏色，這樣就可以構成一個彩色像�。這也是絕大多數LCD所采用的子像素排列方法（當然，三個像素的順序是隨意的，不國一般都�“紅綠�”或�“藍綠�”��
因此，只要我們把足夠多這樣構造的像素排列到一�，就可以顯示出我們所需要的圖案了�
事實�，絕大多數的LCD，采用的都是標準RGB子像素排列。它的好處是像素獨立性高，每一個像素都可以自己顯示所有的顏色。但缺點是要制作m*n的顯示器，總共需要制�3m*n個像素（在制造過程中，子像素是最基本的制造單�，它們本身沒有顏色，顏色是靠濾光片而產生的）。這在液晶上是沒什么問題的，因為LCD采用的是印刷工藝，制作多少個像素對成本的影響并不高�
RGB PenTile排列
PenTile 是美國舊金山硅谷一家成立不久叫Clairvoyante的公司發明的，因為其突破� RGB 的規�，除� RGB 三色之外、增加一個白� W (White)，同時把 RGBW 四色各變成獨立的像素，有可操縱的地址 (Addressable)，所以每一色光可以單獨運作，這就� PenTile。而傳統的 RGB，則是三色連在一起成為一個像�，是基本的地址單位，在應用層面不能單獨顯示其中任一彩色�
而發展到如今，RGB PenTile排列現在成為一些采用OLED材質的手機RGB子像素的排列方式。它與標準RGB排列單個像素點是不一樣的，標準RGB排列的像素點是由紅綠藍三個子像素組成�，而PenTile的單個像素點只有“紅綠”或�“藍綠”兩個子像素點組成。圖中左邊就是RGB PenTile排列的子像素排列方法。可以看�，同樣顯�3x3個像�，RGB PenTile在水平方向只做了6個子像素，而標準RGB做了9個，子像素數量減少了1/3。在實際顯示圖像�，RGB PenTile的一個像素點�“�”用與其相鄰的像素點的另一種顏色來構成三基�。水平方�，每個像素和相鄰的像素共享自己所不具備的那種顏色的子像素，共同達到白色顯��
PenTile與標準RGB子像素排布對�
PenTile的優�

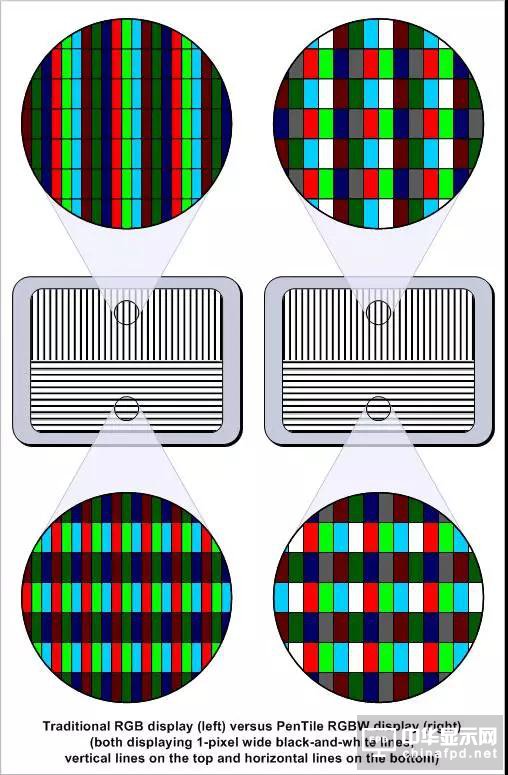

下圖� PenTile 與傳統結構在顯示技術上的差�。傳統的 RGB 像素，排列整齊一�，如圖顯示一條白線，每個像素里� RGB 要開到最�，要顯示一條黑�，像素里� RGB 全部關閉。PenTile 則每一色都是單獨的像素，可以排列成棋盤狀，因為色彩之間沒有關�，所以每個像素都能與任何周遭像素結合顯示，也就是 RGBW 白四色能任意結合，如圖只用兩色就能顯示白線與黑線，而傳統則需用三�。（下圖中左側為傳統紅綠藍顯�，上圖為直線、下圖為橫線；圖右側則為 PenTile 結構，上圖為直線、下圖為橫線。）
PenTile 結構最大的優勢自省電。液晶顯示效率極�，因� RGB 色光是透過濾色鏡制造出來的，濾色鏡把背板光源遮住了大部分，甚至高達 90%，我們看到的僅是少部分透視過來的光�，所以看起來覺得陰暗。PenTile 增加的白色光，則是從背板光源直接照射的光線，不需過濾，所以亮度極�，相對的可以使耗電量減��
另外 PenTile 每一像素可與鄰近像素搭配，不受傳� RGB 同時運作的限�，許多色彩可兩色即可組成，不必一定要三色組合，像上圖的線條即是以兩色搭配�，比傳統三色減少一色顯�，但效果相同。這樣使得整個面板用的色彩條塊（不是像素數目），PenTile � RGBW 色彩條塊，就會比傳統� RGB 色彩條塊減少三分之一，因� PenTile 可以� RGBW 每個色彩條塊面積放�，增加像素的透光�，讓整個面板亮度增�。初步估算，白色像素加上像素面積放大，可以讓面板亮度加倍，如果維持原來的亮�，耗電量就減半�
除了增加亮度，或節省電能，如果PenTile 的色彩條塊（像素）面積不放大，與傳統 RGB 的色彩條塊數目相�，PenTile 的分辨率無形就增加了三分之一（如上圖 PenTile 用兩個色與傳統三個色顯示效果相同�，對于多媒體的展現更為清�。像手機的多媒體使用越來越普�，但目前的亮度都嫌不夠，所以亮度可能比省電更重要，PenTile 就可以在節省電源與增加亮度上調�。亮度增�、分辨率增加，顯示的細節也更清晰，最明顯的是筆畫單純的字�，會更容易閱讀�
除了硬件，PenTile 在軟件上也作了許多調節。PenTile 的顯示雖然大多清晰亮�，但部分圖形的色彩偏向飽�，顯得不自然，這時候就用軟件把白色像素亮度減低，用別的色彩調節，使得圖畫自然一些。PenTile 最近在一個會議上展示分析影視的畫面色�，用這一畫面的色彩數值，來調解顯示下一畫面的背板光�，讓眼睛看起來畫面沒�，但用的電源卻大量減少，估計用到目前百分之四、五十的電量，就能觀看影視�
Pentile子像素排列利用鄰近的子像素來“模擬”一個像素點，這種投機取巧的方式能明顯降低子像素點的數�，打個比�，某屏幕用正常RGB像素排列會有總共1500萬的子像素點，但是如果換為Pentile就只會有1000萬的子像素點�
這相對于GPU來說是非常有利的情況，降低子像素的數量能直接降低GPU的負�，這個不解釋�，某論壇某網友將游戲“塵埃3”的分辨率提高�5760*1080，結果只有用580SLI才能流暢運行�#p#分頁標題#e#
粗略算了�，sa720P屏幕總像素點�1280*720*0.66=608256�9100�800*480=384000）是9100屏幕“清晰�”�158.4%左右，我所說的清晰�，其實就是指子像素的數量�
順便說說，這里是直接用像素點算�，不是用像素密度，假設在相同大小的屏幕下。如果換�4.65�，估計會�130%左右�
其實�“總像素數”除以“面積”更能體現像素點的密度，PPI相對來說已經不能很好地比較Pentile的像素密度，何況從來在物理學�，密度的表現經常是以面積、體積為分子的�
其實pentile真正的缺點就在于模擬出來的像素點太少了，I9000的pentile屏幕“模擬”出來的像素點只有9100�66.6%，文字邊緣發��“網格樣黑�”是肯定的，必然的，但如果將子像素點數量直接提�，就能掩蓋這些肉眼能看出的缺陷�
Pentile排列的AMOLED屏硬�

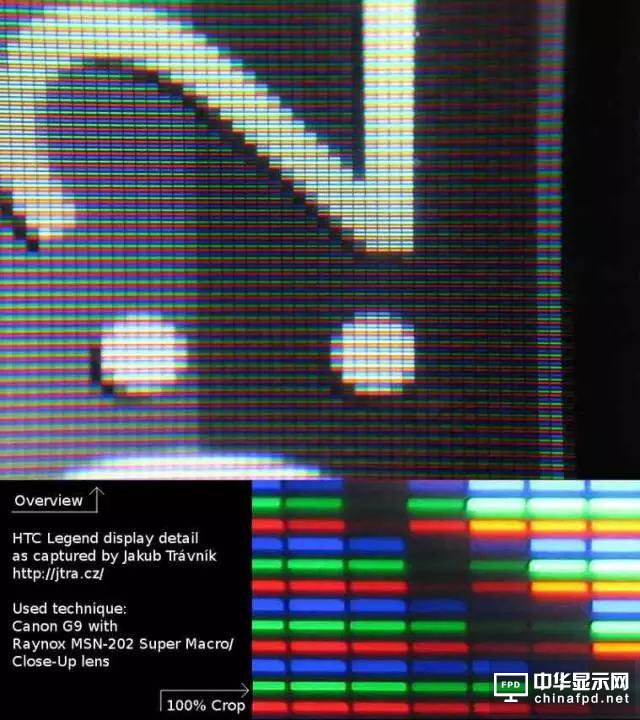

很多工程師糾結于i9000屏幕�“顆粒�”�，但為什么i9000以及其他用大部分AMOLED的手機屏幕會顯現出顆粒感呢？
首先要說明的是，顆粒感和AMOLED材質本身無關，而它完全和屏幕本身的子像素排列有關系�
首先是最簡單的情況，也就是把一個方塊形的像�，平均分成三等分，每一塊賦予不同的顏色，這樣就可以構成一個彩色像素。這也是絕大多數液晶顯示器所采用的子像素排列方法（當�，三個像素的順序是隨意的，不國一般都是【紅綠藍】或者【藍綠紅】）�

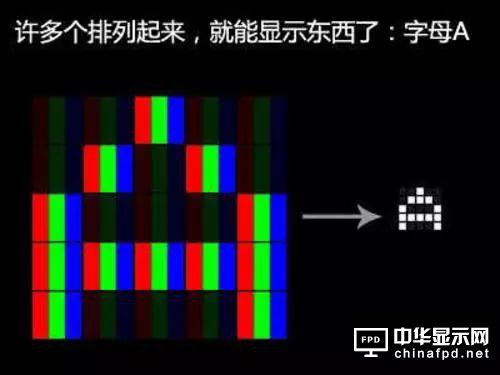

這樣，只要我們把足夠多這樣構造的像素排列到一�，就可以顯示出我們所需要的圖案了�
事實�，絕大多數的LCD顯示器，采用的都是這種子像素排�。它的好處是像素獨立性高，每一個像素都可以自己顯示所有的顏色。但缺點是要制作m*n的顯示器，總共需要制�3m*n個像素（在制造過程中，子像素是最基本的制造單�，它們本身沒有顏�，顏色是靠濾光片而產生的）。這在LCD上是沒什么問題的，因為LCD采用的是印刷工藝，制作多少個像素對成本的影響并不高�
但是這個問題到了AMOLED時代就不一樣了，AMOLED面臨2個問題：第一個是像素總個數直接決定生產成本，第二個是AMOLED的發光效率并不高。如果采用和LCD一樣的工藝，就需要更高的發光亮度，才能得到和LCD一樣的觀�，同時也會增加制造成本，所以三星在制造AMOLED面板的時�，采用了一種不同于上面的子像素排列方法，這種子像素排列方式叫做RGB Pentile，有許多變種�

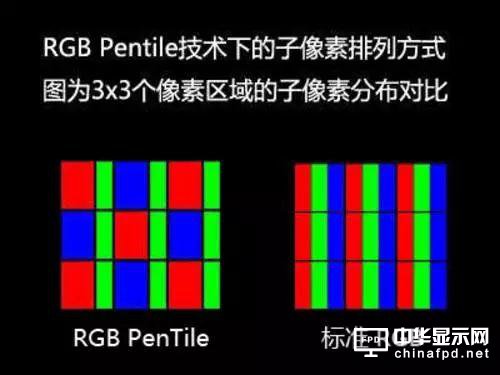

圖中左邊就是i9000所采用的Pentile RGB排列子像素的子像素排列方�。可以看�，同樣顯�3x3個像�，Pentile在水平方向只做了6個子像素，而標準RGB做了9�，子像素數量減少�1/3。也就是�，Pentile技術下一個像素只包含兩個子像素，要么是�+�，要么是�+�。大家可能要奇怪了，Pentile為什么可以縮�1/3的子像素而保持總像素不變�？既然缺少一種子像素，那它又是怎么達到依然顯示3x3全彩色像素的結果的呢？這里面的關鍵在于相鄰像素之間�“共用子像�”�
接下來聚焦Pentile在工作時的子像素點亮情況�

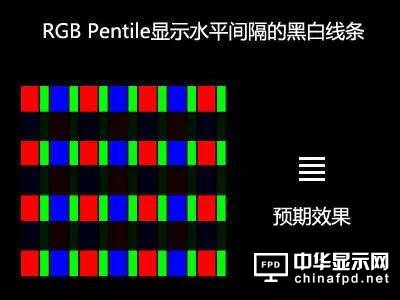

首先是顯示水平間隔的白色線條�
可以看到，水平方向，每個像素和相鄰的像素共享自己所不具備的那種顏色的子像素，共同達到白色顯示�
然后是現實垂直間隔的白色線條�
公用情況也是一樣的�
下面來顯示黑白點��
注意，問題來了：應該有的藍色像素不見�！這是因為每一個像素都失去了鄰�，無法公�，所以Pentile屏幕無法精確顯示這樣的圖�。這個問題非常麻煩，為了讓顯示的結果仍然為白色，就需要把原本應該熄滅的藍色像素重新點�，結果就是顯示白色點陣失��
現在我們知道了，Pentile技術的精髓就是要做到相鄰像素的子像素公用。這要求屏幕上顯示的任何像素都需要有相鄰像素的存在，但實際情況中，并不是時時刻刻都可以滿足這點的，比如下面我們可以在實際中可能遇到的情況就是。這些情況下會出現什么問題呢�

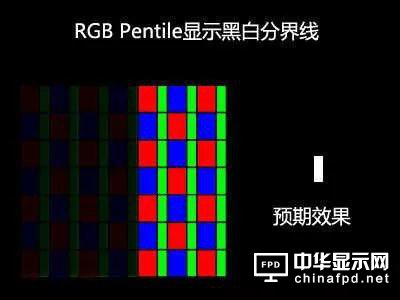

首先，是顯示垂直方向的黑白交界線?？赡艹霈F的位置：文字邊緣�
可以看到，在最左邊一條，出現了紅藍紅藍像素的垂直交替排列。這在視覺上會導致明顯�“彩邊”現象�

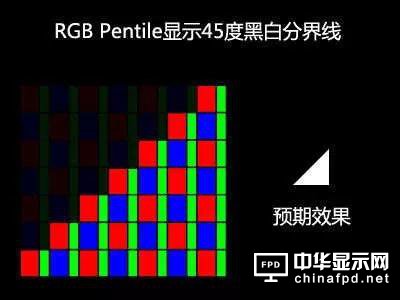

然后，是45度傾斜的黑白分界�。可能出現位置：文字邊緣�
可以看到，邊緣期待的白色變成了紅��
更多的情況就不一一分析�，在這些情況下，會出現的問題都是屏幕上會出現非白色的邊緣，這和我們要求的想去甚遠，畢竟誰都不希望把黑白照片顯示的花花綠綠吧？所以Pentile技術會對這些情況作出一定的修正，那就是把一些本該熄滅的子像素點�，人為的制造一些相鄰像素，來實現顏色的正常顯示。但這就帶來了一個問�，那就是本來平整的邊緣變得不再平整，成為了鋸齒狀。這也是Pentile之所以會出現邊緣毛刺的原�。具體的圖我就不畫了�
上述的討論都是在顯示黑色和白色的基礎上進行�，實際顯示彩色畫面的時候Pentile還會遇到一些更奇怪的問題。舉例來�，當我們需要顯示純黃色的時候，就需要把屏幕上所有藍色的像素都關�。但由于紅色像素是間隔排�，而不是緊密排列的，所以導致肉眼可以輕易看出其間夾雜的黑色斑點，它們之間的距離是兩倍于像素距離�，導致出�“網紋”。而當顯示淡橙色的時�，紅色和綠色像素�100%發光，而藍色像素則�50%亮度發光，此時這些不發光的藍色像素會構成暗�，導致本來應該是純凈的顏色表面出現兩倍于像素距離程斜向分布的“顆粒�”�
追其根本，Pentile是一種通過相鄰像素公用子像素的方式，減少子像素個數，從而達到以低分辨率去模擬高分辨率的效果。優點是同樣亮度下視覺亮度更�，以及成本更�，但缺點也不言而喻——模擬的自然比不過真貨。一旦需要顯示精細內容的時�，Pentile的本質就會顯露無�，清晰度會大幅下�，導致小號字體無法清晰顯�；而為了彌補色彩問�，所以在Pentile技術下顯示色彩分割區的時�，分割線會產生兩倍于實際像素點距的鋸齒狀紋路，也就是會產生鋸齒狀邊緣�
最后一點就是只要顯示的內容不是白色，就會出現兩倍于點距的網格狀斑點。所以說，Pentile技術的顯示屏必須需要擁有足夠高的分辨率，才可以彌補由于會產生兩倍點距紋理帶來的視覺效果下降。因此在i9000這樣�4寸顯示屏上使用Pentile技術的AMOLED顯示�，這樣的問題還是蠻明顯的，雖然不會導致明顯的問�，但對屏幕顆粒感有要求的同學，最好還是先看真機再決定�
