什么是相移掩模�
先�(jìn)相移掩模(PSM)制造是極大�(guī)模集成電路生�(chǎn)中的�(guān)鍵工藝之一�
�(dāng)�(shè)計尺�(CD)�0.18μm時，就必須在掩模�(guān)鍵層采用OPC (光學鄰近校正)和PSM (相移技�(shù))�
一般二元掩模由于圖形邊緣散射會降低整體的對比度� 無法得到所需要的圖形�
通過相位移掩�(PSM)技�(shù)可以顯著改善圖形的對比度，提高圖形分辨率�
相移掩模技�(shù)是IBM 公司研究實驗室Marc D．LevenSon等人�1982年提出來的一種新型掩模技�(shù)�

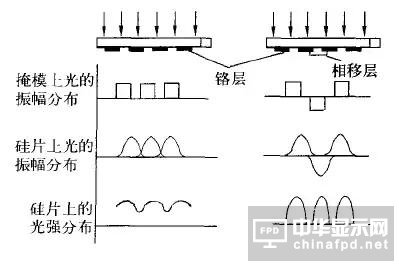

其基本原理是利用通過不帶相移層區的光線和通過帶相移層區(移相器、光線相位產�180°的移�)光線之間因相位不同產生相消干涉，從而改變了空間的光�(qiáng)分布，實�(xiàn)了同一光學系統下的倍增分率的提高，提高的幅度近一倍。原理如下圖所示�
相移�(相移�)是一層透明的薄膜，它的功能是使通過它的光線�(fā)生相位移動，相位移動的相位值與膜厚、薄膜材料的折率和入射光線的波長具有相關的函�(shù)�(guān)系：T=入／2 (n+cosθ)。實用的相移器必須保證入射光線產�180°的相位移動�
根據上述�(guān)系式，只要相移器的膜厚滿足T=λ�2 (n-1)條件時。通過相移器的光線正好�(chǎn)�180°的相位移動。因而制備相移膜并且精確地控制膜厚是制造相移掩模工藝中的技�(shù)難點之一�
�(dāng)1982年Marc D．Levenson等人提出相移掩模技�(shù)時， 由于一些技�(shù)難點難以�(dá)到實用化，未能引起人們對它的注意和重視。最近幾年由于集成電路發展對半亞微米和深亞微米光刻技�(shù)的強烈要求，以及相移掩模技�(shù)獲得重大的突破，�(dá)到了實用化的水平，�(jìn)而開�(fā)出了多種�(shè)計和制作相移掩模的工藝技�(shù)，出�(xiàn)了各具特色和�(yōu)點的相移掩模工藝方法和產品�
相移掩模是在一般二元掩模中增加了一層相移材料，通過�(shù)�(jù)處理、電子束曝光、制作二次曝光對�(zhǔn)用的可識別標記、二次曝光、顯影、刻蝕，并對相移、缺陷等�(jìn)行分析和檢測，確保能�(dá)到設計要求�
先�(jìn)掩模制造的基本流程
先�(jìn)掩模制造的基本流程為：先將�(shè)計完成的電路�(shè)計方案經過計算機輔助�(shè)計技�(shù)處理，轉換成�(shè)計圖案；�(shè)計圖案通過專用�(shè)備如電子束曝光機，將圖案曝光至涂有感光材料的掩模基板介質�
(通常是表面涂有金屬鉻、相移層的石英玻璃板)�
然后�(jīng)由顯影、千法刻蝕等過程使圖案精確地定像在掩模基板介�(zhì)上，�(jīng)清洗、檢測后處理等再涂膠，經第二次曝光后顯影、對相移層�(jìn)行干法刻蝕、相位角檢測等多個步驟最終形成先�(jìn)相移掩模�
先�(jìn)相移掩模實際上是一種特殊的光學“模具”�
在極大規模集成電路工藝加工過程中，設計數�(jù)必須先轉換成掩模，再利用這種模具用光刻的方式將圖形轉移到圓片上，�(jīng)圖形多次疊加后形成一個完整功能的極大�(guī)模集成電路芯片�
將設計圖案轉換到掩模上是一個復雜的過程，而且每一個集成電路芯片需要一套專門定制的掩模�
形象地說，掩模制造與芯片制造的�(guān)系可簡單理解為照相與沖洗的關系，掩模的作用就類似于底片一一沖洗系統通過對底片復印，可得到相片；芯片制造系�(tǒng)對掩模�(jìn)行多次曝光、刻蝕，可得到芯
片電路。不同的是一張照片只需一張底片，而一個芯片電路需�6-30塊先�(jìn)相移掩模�
相移掩模(PSM)技�(shù)
技�(shù)�(fā)展概述和基本原理
先�(jìn)掩模制造技�(shù)與極大規模集成電路制造技�(shù)同步�(fā)展，�(dāng)集成電路制造主要采用光�(xué)光刻技�(shù)時，為了解決高分辨率和高�(chǎn)率的矛盾，經歷了許多次變革�
光刻�(jī)曝光光源的波長經歷了436nm(G—line)�356nm(I-line)�248nm(KrF)和l93nm(ArF)的發展過程，分辨率從1μm�(fā)展到今天�65nm，其�(chǎn)率從每小�20�(100mm硅片)�(fā)展到每小�100�(300mm硅片)�
為了延展光學光刻的生命周期，掩模制造技�(shù)也采用OPC (光學鄰近校正)和PSM(相移技�(shù))，以滿足在集成電路制造中光學光刻對掩模的要求，并能實�(xiàn)圖形在圓片上的再�(xiàn)和批量生�(chǎn)�
�(dāng)圓片生產�(dá)�0.18μm時就必須在關鍵層采用OPC或PSM技�(shù)，OPC技�(shù)可以修正光學臨近效應，但是卻無法改善圖形對比度�
由于圖形邊緣散射會降低整體的對比度，使得光刻膠圖形不再黑白分明，包含了很多灰色陰影區，無法得到所需要的圖形。然而利用圖形邊緣的干涉抵消，通過相移掩模可以顯著改善圖形的對比度�
相移掩模(PSM)技�(shù)是在一層版上生長兩種材料涂上膠，第一次曝光后對第一層材料�(jìn)行顯影、腐蝕、檢驗、清洗后再涂膠�(jìn)行第二次曝光，然后對第二層材料�(jìn)行顯影、腐蝕、檢驗、清洗。隨后�(jìn)行各種相�(yīng)檢查，包括相位角測量、缺陷檢測、顆粒檢測、圖形完整性檢測等�
由于PSM掩模需要�(jìn)行兩次曝光，不僅要求能夠更加精確地控制套刻精度，而且周期較長，控制難點較多�
PSM 的主要技�(shù)要點為相移掩模條�(CD)控制技�(shù)、相移掩模缺陷控制技�(shù)、相移掩模相位角控制技�(shù)、相移掩模套�(zhǔn)控制技�(shù)�
制造相移掩模的類型和方�
目前制造相移掩模的類型和方法有如下幾種�
1、L e v e n S O n 方式或稱交替反相�(Alternating)�
2、邊緣增銳方式，具體包括自對�(zhǔn)邊緣增銳方式(Self-alignment)、移相框邊緣增銳方式(Rim)、輔助窗口邊緣增銳方�(Subresolution)、衰減移相邊緣增銳方�(Attenuated)�
3、多位相值臺階移相方�(Multi—Stage)，具體有三段位相遞變移相方式(Three Step Shifter)、雙位相值移相方�(Two Layer Shifter)、共軛移相器(Conjugate Twin—Shfiter)、多級抗蝕劑�(jié)�(gòu)(Multi—Level Resist)�
4、全透明移相方式(All—transparent；chrom—less)，具體有利用移相器邊緣的“刀�”效應(EdgeM a s k )、亞分辨率微�(jié)�(gòu)移相灰色效應(SubResolution)，梳狀過渡移相�(Comb—ShapedShifter)，基片表面直接移�(Phase—Shifting on theSubstrate)，聚合物�(jié)�(gòu)直接移相(Polymeric ShifterPMMA)�

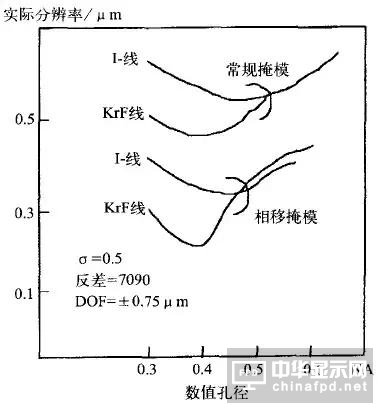

下圖顯示了光�(xué)光刻技�(shù)中在�(yīng)用相移掩模后所獲得的光�(xué)光刻分辨率的提高�
�(guān)鍵技�(shù)解析
相移掩模(PSM)技�(shù)包括�(shù)�(jù)處理、相移材料曝光工藝處理及第一、二次互套曝光、檢測等三個方靀�
�(shù)�(jù)處理是通過專用軟件CATS對客戶數�(jù)�(jìn)行處理，將客戶設計的集成電路版圖中的某一層數�(jù)按采用相移工藝的要求分成兩次曝光的數�(jù)，并通過計算�(jī)�(wǎng)�(luò)傳給曝光�(shè)備�
電子束或激光圖形發生器曝光是在相移材料上第一次曝光顯影，腐蝕后，對第二種材料�(jìn)行第二次曝光時有一個對第一次圖形的精確定位，并根據�(shù)�(jù)處理后的第二曝光�(shù)�(jù)�(jìn)行套�(zhǔn)后的第二次曝光的過程。這就有識別標記的制作和對�(biāo)記的識別，以及相�(yīng)的工藝處理技�(shù)�
圖形制作后�(jìn)行的檢測主要是確保已�(jīng)�(chǎn)生相位移，并測定位移的范圍是否符合工藝規范。缺陷檢測與平常沒有相移材料時的檢測不一樣，首先檢測有沒有定義缺陷，如果有就要判別是第一層上還是第二層上的，然后將相�(guān)�(shù)�(jù)傳給缺陷修補�(shè)備�(jìn)行修�(bǔ)�#p#分頁�(biāo)�#e#
相移掩模條寬(CD)控制技�(shù)
相移掩模的制造流程比較復雜，制造工序較多， 條寬控制比較困難。同時又因為相移掩模一般都�(yīng)用于高端掩模，條寬的�(guī)定比較嚴格。制程條件的動態變化和材料的不穩定都會對條寬控制帶來不利的影響�

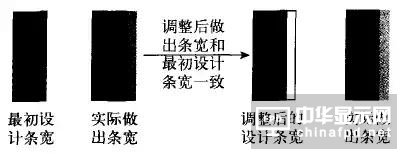

為了避免制程條件變化和材料不�(wěn)定對條寬控制帶來的不利影響，需要改變一次性把條寬�(diào)到位的傳�(tǒng)做法�
而需�(yù)留一定的加蝕刻空間，即正常流程過程中� 如不�(jìn)行加蝕刻動作的話，實際做出的條寬值會比設計值小一�(Space CD)�
這樣正常情況下可以通過加蝕刻來控制條寬尺寸，而在制程條件或材料穩定性變化較大而使實際條寬變大時，也可以通過不加蝕刻而使得產品達到條寬控制規格，從而避免產品的報廢，提高良率�
另外對曝光、顯影、蝕刻設備�(jìn)行定期維�(hù)，使�(jī)臺的參數在規格之�(nèi)也是必要的。此外還要根�(jù)制程和材料變化�(jìn)行參�(shù)的微�(diào)�
相移掩模缺陷控制
相移掩模的制作周期很長，�(jīng)過的工序比二元掩模要多，這對相移掩模的缺陷控制提出了特殊的要求。相移掩模制造過程中的缺陷種類很多，最主要也是最不容易控制的是微粒問題。為了更好地控制缺陷，提高成品率，必須制訂嚴格的生產管理條例，定期對�(shè)備�(jìn)行維�(hù)，以及對生產程序�(jìn)行最大程度的�(yōu)化�
按照微粒�(chǎn)生的途徑，基本可以分�6類：
1、掩模基板本身所帶的微粒�
2、曝光過程中掉落�
3、顯影過程中掉落�
4、蝕刻過程中掉落�
5、涂膠過程中掉落�
6、兩次曝光、顯影蝕刻過程中掉落�
按微粒不同的來源又可分為材料問題、環境問�(無塵室大�(huán)境、操作區域、工作臺區域等�)、人員操作問題、設備問題等4個方靀�
在相移掩模的制作過程中，由于條寬尺寸(CD)很小，圖形復雜負載很大，如果造成缺陷很難修補�
所以對操作�(huán)境有特殊的要求， 如在曝光或顯影蝕刻時必須�(jìn)行人員清場，以減少人員的影響；盡量減少人員和掩模的接觸，使用清潔的工具來操作�
對無塵室�(huán)境定期�(jìn)行清潔。另外高端產品因為制作周期較長，其在生產過程中應該有�(jī)臺的�(yōu)先使用權；對重要的產�(PSM)加掃涂光刻膠前的檢驗�(Before coat inspection)，這樣可以盡快知道�(chǎn)品的缺陷狀況，如有問題可以盡快找出原因所在并排除故障；特別對于高端產品應該有專門的工程技�(shù)人員�(jìn)行實時追蹤，確保其生�(chǎn)順利�
相移掩模相位角的控制
相移掩模相位角的控制與以下三個方面有�(guān)�
1、材料：相移掩模基板相移層的厚度直接決定了相位偏移度�(shù)，達到理想的相位偏移需�(yán)格控制其度數�
2、干法蝕刻：對相移層干法蝕刻的時間直接決定了初始的相位偏移，因為之后相移掩模還需�(jīng)過多次清洗，一般初始的相位偏移要大于規格值�
3、清洗：因為相移掩模在經過清洗時，相移層金屬會與氨水�(fā)生氧化、絡合反�(yīng)，會造成相位角度�(shù)的下降�
